รายละเอียดสินค้า:
|
| ชื่อ: | แอมพลิฟายเออร์ RF กำลังสูง | ความถี่: | 300MHz |
|---|---|---|---|
| กำลังขับ RF: | 20W | แรงดันใช้งาน: | 28VDC±1V |
| มิติ: | 210*92*25มม. | การทำงานปัจจุบัน: | 6A |
| แสงสูง: | เครื่องขยายสัญญาณ RF เชิงเส้น 300MHz,เครื่องขยายสัญญาณ RF เชิงเส้น 59dB,เครื่องขยายเสียง CE RF |
||

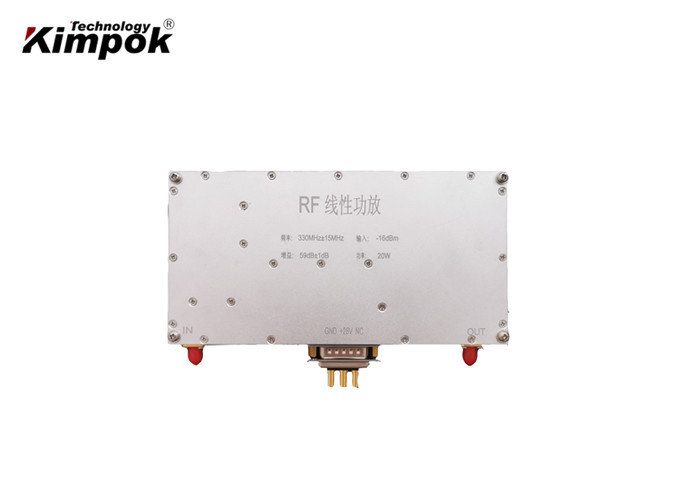

300MHz 20W RF Linear Power Amplifier พร้อม 59dB 28V ป้องกันการรบกวน
คุณสมบัติ RF Linear PN พลังงานสูง:
ข้อกำหนดหลัก:
| เลขที่ | สิ่งของ | ความต้องการ | |
| 1 | ช่วงความถี่ | 330 MHz ± 15 MHz หรือกำหนดเอง | |
| 2 | แหล่งสัญญาณ | แหล่งสัญญาณรบกวนความเร็วสูงแบบไวด์แบนด์ | |
| 3 | Max Pout | 60dBm±1dB (มากกว่าความถี่ที่อุณหภูมิเดียวกัน) | |
| 60dBm±1dB (อุณหภูมิเกินที่ความถี่เดียวกัน) | |||
| 4 | ปรับหน้ามุ่ย |
I/O ตัวเลือก1 (ค่าเริ่มต้น) |
หาก Pout จริงไม่เท่ากับเป้าหมาย Pout ในทุก 60 วินาที ค่า ATT จะต้องเพิ่มขึ้นหรือลดลงทีละ 1dB ในช่วง 0-31dB จนกว่า Pout จริงจะเท่ากับเป้าหมาย Pout . |
| I/O ตัวเลือก2 |
43dBm โดย YONLIT M&C หน้ามุ่ยจะอยู่ที่ประมาณ 37dBm โดยไม่มี M&C |
||
| 5 | พอร์ต RF VSWR | ≤1.5 | |
| 6 | แรงดันใช้งาน | 28VDC±1V | |
| 7 | การทำงานปัจจุบัน | <5.5A | |
| 8 | ขั้วต่อ RF | SMA-หญิง 50 โอห์ม | |
| 9 | มิติ | 310*92*25 มม. (ขั้วต่อพิเศษ) | |
| 10 | พอร์ตพาวเวอร์ซัพพลาย | ตัวเก็บประจุแบบดึงแกน | |
| 11 | อุณหภูมิในการทำงาน | -25~+65℃ | |
| 12 | การป้องกัน | ปิดเครื่องมากกว่า 75 ℃ รีสตาร์ทอัตโนมัติน้อยกว่า 50 ℃ | |
| ปิดเครื่องเมื่อกลับไฟมากกว่า 15W รีสตาร์ทอัตโนมัติหลังจากประมาณ 30 วินาที | |||
I/O ตัวเลือก1(ค่าเริ่มต้น):ขนาน DB15 หญิง
| DB15Femal | คำอธิบาย | เข้า/ออก |
| PIN1 | 1dB (แขวนในอากาศหรือเพิ่ม 5V: ไม่มี ATT; การต่อสายดิน: เปิดใช้งาน ATT) | ใน |
| PIN2 | 2dB (แขวนในอากาศหรือเพิ่ม 5V: ไม่มี ATT; การต่อสายดิน: เปิดใช้งาน ATT) | ใน |
| PIN3 | 4dB (แขวนในอากาศหรือเพิ่ม 5V: ไม่มี ATT; การต่อสายดิน: เปิดใช้งาน ATT) | ใน |
| PIN4 | 8dB (แขวนในอากาศหรือเพิ่ม 5V: ไม่มี ATT; การต่อสายดิน: เปิดใช้งาน ATT) | ใน |
| PIN5 | 16dB (แขวนในอากาศหรือเพิ่ม 5V: ไม่มี ATT; การต่อสายดิน: เปิดใช้งาน ATT) | ใน |
| PIN7 | Pr (พลังงาน RF ย้อนกลับ, 0.05V/dB, ช่วง 10dB, 2-2.3V@40dBm) | ออก |
| PIN10 | Pf (กำลัง RF ไปข้างหน้า, 0.05V/dB, ช่วง 20dB, 2-2.3V@47dBm) | ออก |
| PIN11 | EN (5V: PA OFF; แขวนในอากาศหรือต่อสายดิน: PA ON) | ใน |
| PIN12 | TA (เตือนอุณหภูมิ, ปลุก: 5V, ปกติ: 0V) | ออก |
| PIN13 | VA (ปลุก VSWR, ปลุก: 5V, ปกติ: 0V) | ออก |
| PIN14 | Tc (อุณหภูมิ:0.01V/1℃, 0.75V @25 ℃) | ออก |
| PIN15 | GND | GND |
I/O Option 2: DB9 Female สำหรับ YONLIT M&C
| DB9Female | คำอธิบาย | เข้า/ออก |
| PIN1 | ตัวบ่งชี้ PA ON 4.9V | ออก |
| PIN3 | การควบคุม ALC ภายนอก ช่วงอินพุต 0-5V) | ใน |
| PIN4 | แหล่งจ่ายไฟ 5V | ออก |
| PIN5 | Pf (ไปข้างหน้า RF กำลังสูงสุด: 0-5V, 20dB rang) | ออก |
| PIN6 | EN (5V: PA OFF; แขวนในอากาศหรือต่อสายดิน: PA ON) | ใน |
| PIN7 | TA (เตือนอุณหภูมิ, ปลุก: 5V, ปกติ: 0V) | ออก |
| PIN8 | VA (ปลุก VSWR, ปลุก: 5V, ปกติ: 0V) | ออก |
| PIN9 | GND | GND |
