รายละเอียดสินค้า:
|
| ชื่อ: | เครื่องขยายเสียงเชิงเส้น | ความถี่: | 500MHz~5850MHz |
|---|---|---|---|
| กำลังขับ RF: | 43dBm | แรงดันใช้งาน: | 28VDC±1V |
| รูปเสียงรบกวน: | 10dB | ปัจจุบันทำงาน: | 2.5A |
| แสงสูง: | เครื่องขยายสัญญาณเชิงเส้นกำลังสูง 43dBm,เครื่องขยายสัญญาณเชิงเส้นกำลังสูง 1590 MHz,เครื่องขยายสัญญาณ Rf เชิงเส้น 1550MHz |
||

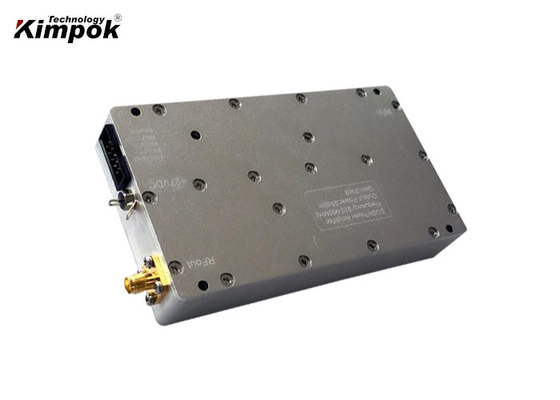

เครื่องขยายสัญญาณ RF เชิงเส้นกำลังสูง 25 วัตต์รองรับ 868Mhz / 915Mhz
คุณสมบัติ:
ข้อมูลจำเพาะ:
| ช่วงความถี่ | 433-470 MHz, 880-915 MHz, 1550-1590 MHz, 2400-2500 MHz,
5750-5850 MHz หรือกำหนดเอง |
| ได้รับ |
≥43dB±1dB |
|
กำไร ปรับ |
31dB,1dB ขั้นตอน |
| พลังรับความเรียบ | ≤1.5dB |
| กำลังขับสูงสุด |
44dBm ±0.5dB |
| กำลังไฟฟ้าเข้า | 5-10dBm |
| ฮาร์โมนิก | 3 rd ฮาร์โมนิก≥12dBc, 2nd ฮาร์โมนิก≥15dBc |
| จอมปลอม | >60dBc |
| รูปเสียงรบกวน | 10dB |
| อินพุต / เอาต์พุต VSWR | ≤1.5 |
| แรงดันใช้งาน |
27VDC ±1dB;≤2.5A |
| ปัจจุบันนิ่ง | <1.2A ประเภท |
| การทำงานปัจจุบัน | <11A (สูงสุด:15A) |
| เปลี่ยนเวลา | <2uS ประเภท (สูงสุด 5uS) |
| ประสิทธิภาพ | ≥25% ＠CW |
| พอร์ตอินพุต RF | SMA-หญิง |
| พอร์ตเอาท์พุต RF | N-หญิง |
| อิมพีแดนซ์อินพุต/เอาต์พุต | 50ohms |
| อินเทอร์เฟซของพาวเวอร์ซัพพลาย | ตัวเก็บประจุแบบดึงแกน |
| อุณหภูมิในการทำงาน | -20℃~+70℃ |
| อุณหภูมิในการจัดเก็บ | -30℃~+70℃ |
| ขนาด |
125*75*20 มม. 180*90*25 มม. (5800MHz) |
| น้ำหนัก | ประมาณ 2 กก. |
| การป้องกัน | หลังจากมีปัญหาในการล้าง 5V Pulse เป็น PIN7 เพื่อรีสตาร์ท PA
ปิดเครื่อง: ผ่าน High-VSWR, หลังจากมีปัญหาในการล้าง 5V Pulse เป็น PIN7 เพื่อรีสตาร์ท PA |
|
พอร์ต I/O 2x5Pin,2.54mm,ชาย |
PIN2: 1dB (แขวนในอากาศหรือเพิ่ม 5V: ไม่มี ATT; การต่อสายดิน: เปิดใช้งาน ATT) PIN4: 2dB (แขวนในอากาศหรือเพิ่ม 5V: ไม่มี ATT; การต่อสายดิน: เปิดใช้งาน ATT) PIN6: 4dB (แขวนในอากาศหรือเพิ่ม 5V: ไม่มี ATT; การต่อสายดิน: เปิดใช้งาน ATT) PIN8: 8dB (แขวนในอากาศหรือเพิ่ม 5V: ไม่มี ATT; การต่อสายดิน: เปิดใช้งาน ATT) PIN10:16dB (แขวนในอากาศหรือเพิ่ม 5V: ไม่มี ATT; การต่อสายดิน: เปิดใช้งาน ATT) PIN1: GND PIN3: Pf (ส่งต่อ RF พลัง, 0.05V/dB, สูงสุด 3-3.5V, ช่วง 20dB) PIN5: VA (ปลุก VSWR ปลุก: 3.5V ปกติ:0V) Pr (กำลังย้อนกลับ, 0.05V/dB, สูงสุด 3-3.5V, ช่วง 10dB) PIN7: EN (5V: PA OFF; แขวนในอากาศหรือต่อสายดิน: PA ON) ทีวี (อุณหภูมิ: 0.01V/℃) PIN9: 5V (ออก +5V) |
