รายละเอียดสินค้า:
|
| พิมพ์: | เครื่องส่งสัญญาณวิดีโอไร้สาย | ความถี่: | 1.7G （1650-1800m) |
|---|---|---|---|
| โปรโตคอล: | IRC Tramp | พลังงาน RF: | 4.5W |
| แหล่งจ่ายไฟ: | DC7-36V | ช่อง: | 16ช |

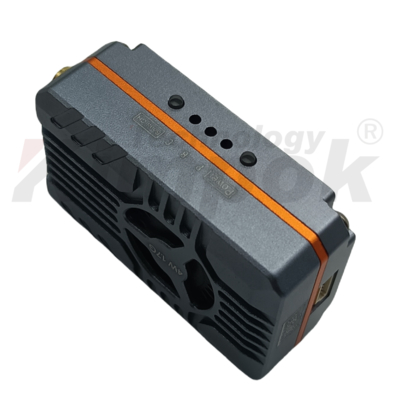

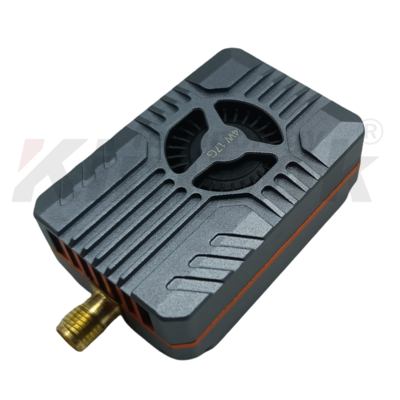

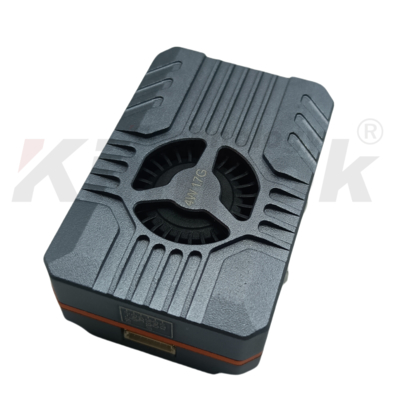

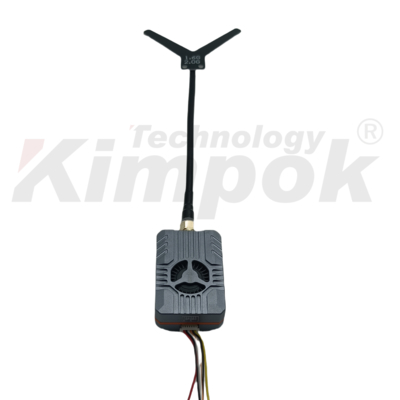

1.7Ghz VTX เครื่องส่งวิดีโอ UAV แบบไร้สาย รองรับ IRC Tramp Video Link 4W RF Power VTX
คําอธิบาย:
นี่คือเครื่องส่งภาพที่มีพลังงานการออกมากกว่า 4.5W มันมีลักษณะของขนาดเล็ก น้ําหนักเบาและความสามารถที่แข็งแกร่งต่อการต่อต้านการขัดขวาง, มันพร้อมกับอุปกรณ์ระบายความร้อนอลูมิเนียมที่ติดตั้งและพัดลมสําหรับการระบายความร้อนที่ทํางานเพื่อเพิ่มการส่งพลังงานที่มั่นคงเครื่องส่งมีฟังก์ชันการป้องกันการควบคุมอุณหภูมิเพื่อป้องกันการปรับปารามิเตอร์พื้นที่ระยะยาวเครื่องส่งรองรับการปรับปรุงปารามิเตอร์ OSD ของโปรโตคอล IRC และถูกใช้อย่างแพร่หลายในการบิน Drone FPV, การบันเทิงกลางแจ้ง, การแข่งขันแข่งขัน, และการถ่ายภาพอากาศมืออาชีพ
ลักษณะทั่วไป
| รายการ | SPEC |
| ความดันการเข้า | DC +7V ~ 30V |
| ความดันการออก | DC +5V |
| ความถี่ วงจร | 1650 ~ 1800MHz |
| ลูกค้าช่องทาง | 16 |
|
ช่องทาง ความถี่ |
A:1650/1670/1690/1710/1730/1750/1770/1790MHz B1660/1680/1700/1720/1740/1760/1780/1800 การประชุมครั้งนี้MHz |
| ประเภทการปรับปรุง | FM |
| การควบคุมความถี่ | PLL |
| ความมั่นคงของความถี่ | ±100KHz (แบบ) |
| ความแม่นยําของความถี่ | ±200KHz (แบบ) |
| S/N (โฟ±3MHz) | > 55dBc |
| แอนเทนนา ท่าเรือ | SMA50 ออม |
| วิดีโอ input ระดับ | 1V±0.2Vp-p แบบ |
| อุณหภูมิการทํางาน | - 10°C~ + 60°C |
| การควบคุม หลักเกณฑ์ | IRC |
| น้ําหนัก | ประมาณ.: 38.8 กรัม |
| ขนาดของโปรไฟล์ | 48.5mm(L) * 35mm(W) * 21.5mm(H) |
การออก RF
| กลุ่มช่องทาง | CH1 | CH2 | CH3 | CH4 | CH5 | CH6 | CH7 | CH8 |
|
1G7 บันดาA (MHz) |
1650 | 1670 | 1690 | 1710 | 1730 | 1750 | 1790 | 1810 |
|
1G7 วงดนตรี B (MHz) |
1660 | 1680 | 1700 | 1720 | 1740 | 1760 | 1780 | 1800 |
| พลัง ระดับ | 0 | 1 | 2 | 3 | 4 |
| ค่า | PIT | 25mW | 200mW | 2W | 4.5W |
| ปัจจุบัน @ 12V | 160mA± 20mA | 460mA± 30mA | 500mA± 40mA | 850mA± 50mA | 1.2A±50mA |
ระวังการใช้:
1.กรุณายืนยันว่าแอนเทนนาออก RF ถูกติดตั้งอย่างถูกต้อง ก่อนเปิด
อาจถูกเผาหมด
2.ก่อนการเชื่อมต่อไฟฟ้า ให้แน่ใจว่าช่วงความดันที่ถูกต้อง และขั้วบวกและลบถูกต้อง เพื่อหลีกเลี่ยงการเผาผลาญส่วนประกอบ
3.พยายามใช้แอนเทนเน่ที่มีสัดส่วนคลื่นยืนที่ดีและการเพิ่มเพื่อบรรลุระยะทางการถ่ายทอดที่ยาวกว่า
4.ระหว่างการถ่ายภาพ, อุณหภูมิสูงอาจเกิดบนพื้นผิว, กรุณาอย่าสัมผัสตรงเพื่อหลีกเลี่ยงการเผาไหม้
| สายพิน | คําอธิบายฟังก์ชัน |
| DC IN | ความดันการเข้า DC 7V ~ 30V |
| GND | ดิน |
| ข้อมูล | สนามเข้าสัญญาณควบคุมทางไกล รองรับโปรโตคอล IRC เพื่อ SET ช่องทางและพลังงาน |
| 5V OUT | ความดันออก DC 5V |
| GND | ดิน |
| วิดีโอ IN | การเข้าสัญญาณวีดีโอ CVBS (TYP. 1Vp-p @ 75 Ohms) |
| Antenna Port (ท่าอานเทนนา) |
Antenna Port (SMA หุ้มด้านในหัวเพศชาย) |
