รายละเอียดสินค้า:
|
| พิมพ์: | เครื่องส่งสัญญาณวิดีโอไร้สาย | ความถี่: | 1.2G (1080-1360M) |
|---|---|---|---|
| พลังงาน RF: | 4.5W | ช่อง: | 16ช |
| การปรับ: | เอฟ.เอ็ม | โปรโตคอล: | IRC Tramp |

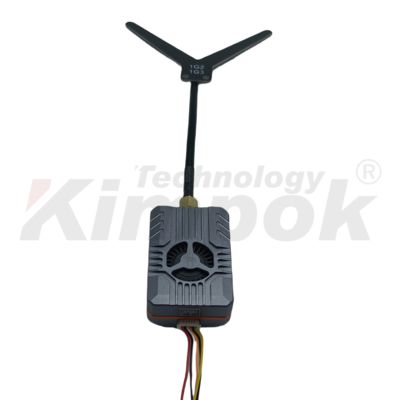

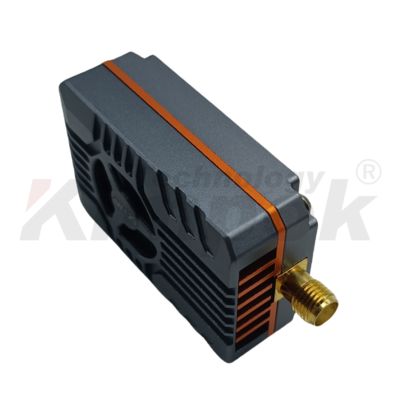

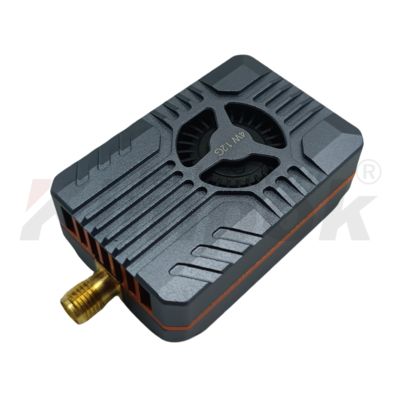

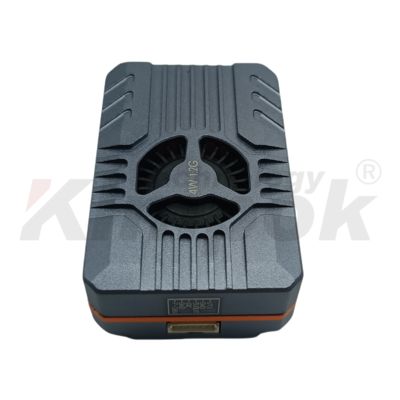

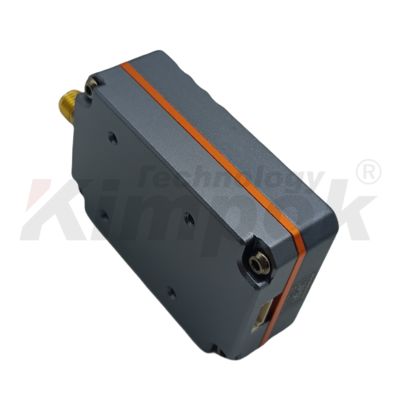

1.2G 4.5W FPV VTX เครื่องส่งวิดีโอไร้สาย 16CH เครื่องส่งระยะไกล FPV RC Drone
คําอธิบาย:
นี่คือเครื่องส่งภาพที่มีพลังงานการออกมากกว่า 4.5W มันมีลักษณะของขนาดเล็ก น้ําหนักเบาและความสามารถที่แข็งแกร่งต่อการต่อต้านการขัดขวาง, มันพร้อมกับอุปกรณ์ระบายความร้อนอลูมิเนียมที่ติดตั้งและพัดลมสําหรับการระบายความร้อนที่ทํางานเพื่อเพิ่มการส่งพลังงานที่มั่นคงเครื่องส่งมีฟังก์ชันการป้องกันการควบคุมอุณหภูมิเพื่อป้องกันการปรับปารามิเตอร์พื้นที่ระยะยาวเครื่องส่งรองรับการปรับปรุงปารามิเตอร์ OSD ของโปรโตคอล IRC และถูกใช้อย่างแพร่หลายในการบิน Drone FPV, การบันเทิงกลางแจ้ง, การแข่งขันแข่งขัน, และการถ่ายภาพอากาศมืออาชีพ
ลักษณะทั่วไป
| รายการ | SPEC |
| ความดันการเข้า | DC +7V ~ 30V |
| ความดันการออก | DC +5V |
| ความถี่ วงจร | 1080 ~ 1360MHz |
| ลูกค้าช่องทาง | 16 |
|
ช่องทาง ความถี่ |
A: 1080/1120/1160/1200/1240/1280/1320/1360MHz บี: 1080/1120/1160/1200/1258/1280/1320/1360MHz |
| ประเภทการปรับปรุง | FM |
| การควบคุมความถี่ | PLL |
| ความมั่นคงของความถี่ | ±100KHz (แบบ) |
| ความแม่นยําของความถี่ | ±200KHz (แบบ) |
| S/N (โฟ±3MHz) | > 55dBc |
| แอนเทนนา ท่าเรือ | SMA50 ออม |
| วิดีโอ input ระดับ | 1V±0.2Vp-p แบบ |
| อุณหภูมิการทํางาน | -10°C~+60°C |
| การควบคุม หลักเกณฑ์ | IRC |
| น้ําหนัก | ประมาณ.:38.8 กรัม |
| ขนาดของโปรไฟล์ | 48.5mm(L) * 35mm(W) * 21.5mm(H) |
การออก RF
| กลุ่มช่องทาง | CH1 | CH2 | CH3 | CH4 | CH5 | CH6 | CH7 | CH8 |
|
1G2 บันดาA (MHz) |
1080 | 1120 | 1160 | 1200 | 1240 | 1280 | 1320 | 1360 |
|
1G2 วงดนตรี B (MHz) |
1080 | 1120 | 1160 | 1200 | 1258 | 1280 | 1320 | 1360 |
| พลัง ระดับ | 0 | 1 | 2 | 3 | 4 |
| ค่า | PIT | 25mW | 200mW | 2W | 4.5W |
| ปัจจุบัน @ 12V | 140mA± 20mA | 410mA± 30mA | 460mA± 40mA | 800mA± 50mA | 1.15A±50mA |
ระวังการใช้:
1.กรุณายืนยันว่าแอนเทนนาออก RF ถูกติดตั้งอย่างถูกต้อง ก่อนเปิด
อาจถูกเผาหมด
2.ก่อนการเชื่อมต่อไฟฟ้า ให้แน่ใจว่าช่วงความดันที่ถูกต้อง และขั้วบวกและลบถูกต้อง เพื่อหลีกเลี่ยงการเผาผลาญส่วนประกอบ
3.พยายามใช้แอนเทนเน่ที่มีสัดส่วนคลื่นยืนที่ดีและการเพิ่มเพื่อบรรลุระยะทางการถ่ายทอดที่ยาวกว่า
4.ระหว่างการถ่ายภาพ, อุณหภูมิสูงอาจเกิดบนพื้นผิว, กรุณาอย่าสัมผัสตรงเพื่อหลีกเลี่ยงการเผาไหม้
| สายพิน | คําอธิบายฟังก์ชัน |
| DC IN | ความดันการเข้า DC 7V ~ 30V |
| GND | ดิน |
| ข้อมูล | สนามเข้าสัญญาณควบคุมทางไกล รองรับโปรโตคอล IRC เพื่อ SET ช่องทางและพลังงาน |
| 5V OUT | ความดันออก DC 5V |
| GND | ดิน |
| วิดีโอ IN | การเข้าสัญญาณวีดีโอ CVBS (TYP. 1Vp-p @ 75 Ohms) |
| Antenna Port (ท่าอานเทนนา) |
1.2G Antenna Port (SMA หุ้มในหัวตัวผู้) |
